TVT卫生级阀门系列

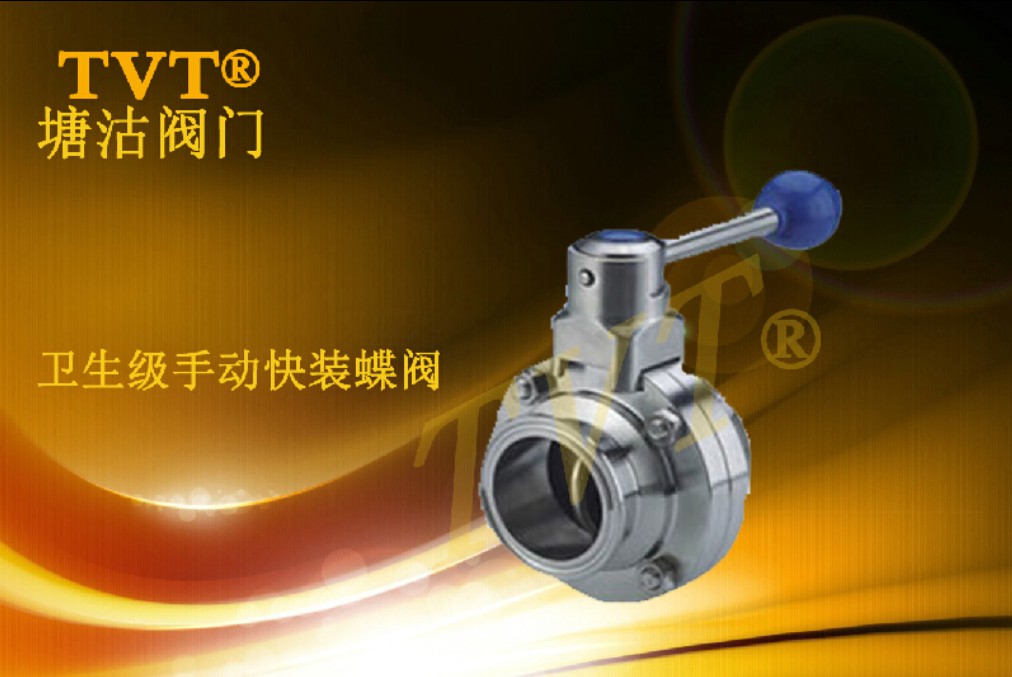

卫生级手动快装蝶阀

发布时间: 2017-04-13 00:25

【名 称】蝶阀 不锈钢快装蝶阀 食品级蝶阀 卫生级手动快装蝶阀 不锈耐醋酸快装蝶阀
【包 装】纸箱/木箱
【连 接】快装
【材 质】SUS304、SUS316L,锻造
【规 格】DIN标准:DN15—DN100;ISO标准:Ф19(0.75s)——Ф108(4.25s)
【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
【应 用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。
【备 注】所有卫生级阀门管件,与介质接触部份均为镜面抛光。 蝶阀密封圈Ф63.5-Ф108使用范围为两种:三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM)
卫生级手动快装蝶阀的启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
卫生级手动快装蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小、而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量调节功能和关闭密封特性。卫生级手动快装蝶阀在完全开启时,具有较小的流阻,当开启在大约15°至70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,蝶阀的应用非常普遍;卫生级手动快装蝶阀阀板的运动带有擦拭性,因而该焊接蝶阀可用于带悬浮固定颗粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。

产品特点:

1 、蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命。
2 、采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。
3 、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松。
4 、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。
5 、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚。
6 、手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断。
7 、开闭范围为 0~90 度,可固定于每隔 15 度的位置上,具有可调性,且开闭迅速,操作方便。
8 、阀体均采用可拆连接,结构简单,维修方便。
9 、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。
10 、经过严密的强度和密封试验,保证质量。
11 、抽样进行不低于 30000 次的疲劳寿命试验,保证了其使用寿命。
选用原则:
卫生级蝶阀(中线软密封蝶阀)适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、污水、海水、盐水、蒸气、天然气、食品、药品、油品和各种酸碱及其他薄壁管路上。卫生级手动快装蝶阀的安装与维护应注意以下事项: 1、在安装时,阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
