TVT铜阀门系列

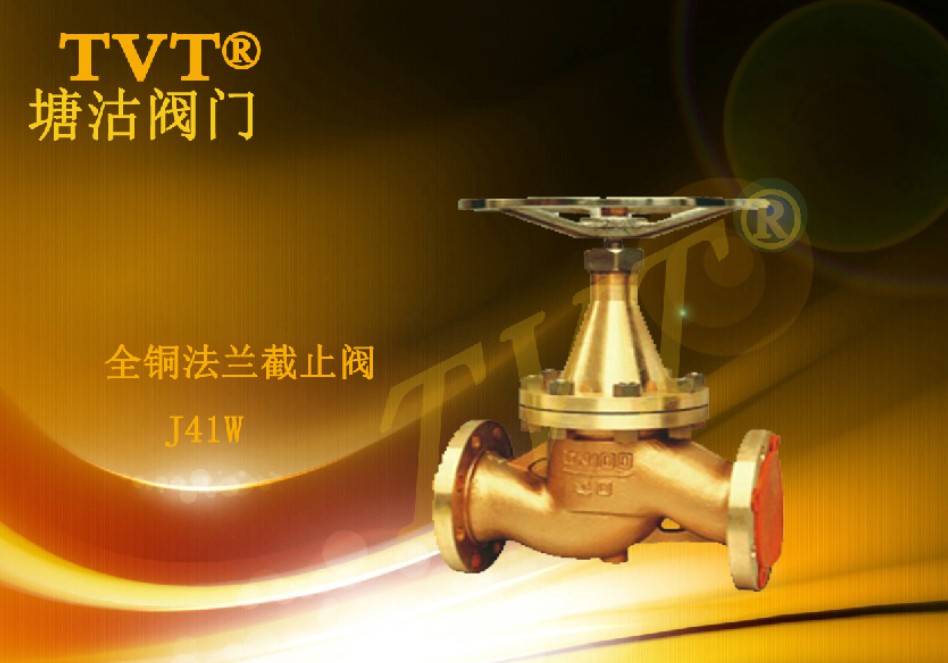

全铜法兰截止阀

发布时间: 2017-04-13 00:22

产品概述:

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装

截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到******,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
截止阀的工作原理
截止阀,也叫截门,是使用***广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。
截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
截止阀的分类
1.根据截止阀的通道方向,分为:
1)直通式截止阀
2)直流式截止阀:在直流式或Y形截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。
3)角式截止阀:在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀:这种形式的截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。
2.根据截止阀阀杆上螺纹的位置可分:
1)上螺纹阀杆截止阀:截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀,便于润滑,此种结构采用比较普遍。
2)下螺纹阀杆截止阀:截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触,易受侵蚀,并无法润滑。此种结构用于小口径和温度不高的地方。
国内生产截止阀的厂家比较多,连接尺寸也大多不统一。主要分以下几个大类:
1)以JB/T2203-1999《截止阀结构长度》为主的通用类。目前国内大多数安全阀生产厂家均按本标准设计生产。但本标准也不尽完美,规格不全,单闸板截止阀******公称通径为DN1200,双闸板截止阀******公称通径 DN1500。根据厂所生产的截止阀规格及掌握的资料来看,目前角式截止阀公称通径***小为DN15,Z型直通式截止阀公称通径达到DN2000。经考证,各厂家连接尺寸也不尽统一,如 DN150Z型直通式截止阀,上海良众阀门厂、上海截止阀厂及上海雅泽阀门厂各不相同。为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议中国通用机械研究所对JB/T2203-1999《截止阀结构长度》进行修订。建议设计院及用户按标准选用,截止阀生产厂家按标准设计制造。
截止阀具有以下优点:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
截止阀的结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是***常见的结构,但其流体的阻力******。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用。 其选用原则是: 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。 4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀柱塞阀,如公称通经小于150mm的管路上。 ***明显的优点是: 在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。 公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN10~500、NPS 1/2 ~36" 连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃ 驱动方式:、气动、电动、液动、气液联动、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
1、原理
依靠阀杆压力,阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
2、选用
1)、截止阀适用于小口径管道需调节流量、压力且精度要求不高时或经常关闭截断水流的单向流动管段上。
2)、由于截止阀阻力较大,相对适用于对流阻要求不严的管路上。
3)、不适用于粘度较大或含有颗粒易沉淀的介质。
3、特点
调节性能好、结构简单、维修简便、体积小、但启闭力矩大、水流阻力大、密封性能一般。
4、分类
一般截止阀可分为上螺纹阀杆截止阀、下螺纹阀杆截止阀、直边式截止阀、角式截止阀、三通截止阀、直流式截止阀、柱塞式截止阀、针形截止阀等。
5、施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验的试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验的试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构,不允许作起吊用。
5)、介质的流向应与阀体所示箭头方向一致。
